Язык Си для микроконтроллеров

Задача 7

Помнить все! добавляем 2 Мб памяти - быстрой и не забывающей информацию при отключении питания - стоит всего 5 баксов. Подключение AT45DB161 к МК AVR по SPI со схемой и программой на Си с подробными комментариями. Там же "исходники" для памяти поменьше и подешевле на 512 Кб  AT45DB041.

Задача  8

Что такое ШИМ (PWM) сигнал. Как аппаратно сделать ШИМ.

Как сделать ЦАП с помощью ШИМ и отфильтровать сигнал -
т.е. получить аналоговый сигнал из цифрового.

Программа к задаче написана в компиляторе Си CodeVisionAVR,
симуляция выполнена в VMLAB.

Задача  9

Электронный вольтметр - измеритель вибрации.

Цель задачи: разработать устройство и программу для МК ATmega16 для измерения напряжения и частоты сигнала от датчика вибрации и отображения результата на 2х разрядном 7-ми сегментном светодиодном индикаторе.

Задача знакомит с АЦП ATmega16 (такой же в ATmega32 ATmega64 ATmega128) используется компилятор CodeVisionAVR - дан пошаговый пример создания программы с нуля. Симуляция в VMLAB с комментарием.

Задача 9 часть 2

Проектирование входной цепи для сигнала

Цель задачи:
- расчет уилителя-фильра сигнала перед подачей на АЦП
- применение ОУ (операционных усилителей) для изменения
  параметров входного сигнала
- защита устройства от внешних электрических воздействий !

Задача 10

Цель задачи: разработать устройство и программу для МК ATmega16 которое будет анализировать длительность сигнала от микрофона и если она будет лежать в пределах 5-20 мС то будет менять состояние подключенной нагрузки: если была выключена - то включит и наоборот.

Задача повторяет-закрепляет навык генерации начального
кода программы в компиляторе CodeVisionAVR для ATmega16.

Задача 11

АЦП - аналоговый сигнал преобразуем в Цифровой код при помощи 10 битного АЦП встроенного (там целых 8 каналов!) в МК  AT90s8535. Программу пишем на CodeVisionAVR, компилируем и затем отладим в эмуляторе с наблюдением движения программы по тексту на Си.

Задача 12

Последовательная передача и прием данных - программная реализация диаграмм из даташитов. Использование интерфейса SPI на примере управления PLL синтезатором частоты LMX2316. Быстрое создание приложений в CVAVR и отладка в VMLAB  заготовка - шаблон   codevisionavr_vmlab.rar

Задача 13

Делаем контроллер на ATmega16 для 8 servo модельных с управлением по последовательному протоколу с ПК или другого устройства с UART или с интерфейсом RS232. Схемы и компоненты для сопряжения МК с COM-портом ПК, так же программы для управления и лога данных смотрите  в  задаче 4   и в  задаче 5

Приступайте  к работе!

Того что есть вполне достаточно для уверенного старта,
остальное в АпНоутах и в Интернете навалом.



ПОЧТОЙ по России !  Семенов Михаил предлагает в Москве можно все оплатить и получить лично у курьера. Программаторы USB для микроконтроллеров AVR PIC ARM 8051 для сотовых телефонов и другой программируемой техники. Прошивка микроконтроллеров AVR PIC LPC ARM 8051 на заказ Изготовление электронных устройств для вас на заказ не дорого по вашим схемам или разработает электронику по вашему техническому заданию, другие услуги для радио электронщиков любителей, для мастеровых людей и хоббийщиков RC моделистов и для строящих создающих Роботов, компоненты для самодельных станков с ЧПУ,  изготовление "любительских" печатных плат по ЛУТ технологии срочное. Сборка электронных наборов - Мастер Кит и других. Закупка для вас радио деталей электронных компонентов по низким ценам на Митинском радиорынке и в "Тэрраэлектроника" + комплектация: резисторы и конденсаторы + отправка почтой.                                       Подробнее сайте  -  "МК ПОЧТОЙ народ РУ"       Программатор для AVR на USB AVR910 - надежно работает ! Этот программатор прошивает ATmega16 из AVR Studio всего за 10 секунд ! Программатор для микроконтроллеров AVR на USB порт ПК             Собран и проверен - стоит всего 580 рублей   в Москве, а по России пересылка почтой всего 120 рублей с трекингом отправления. В подарок к программатору вы бесплатно получаете дополнительный микроконтроллер ATmega8 -16PU и уникальный DVD с материалами по электронике и библиотекой КНИГ ! Микроконтроллер ATmega8 прошитый для этого программатора можно приобрести отдельно  за 120 рублей + схема и и рисунок платы. Программатор позволяет питать ваше устройство от USB. Скачать документацию на программатор.   в таком же корпусе вы можете купить Программатор AVRISP "родной" для AVR собранный на ATmega16 и подключаемый к COM порту ПК или через переходник USB-COM в USB порт - стоит тоже всего 700 рублей.  В каждой новой версии AVR студии есть обновление прошивки для такого программатора для поддержки работы с новейшими микроконтроллерами AVR.   Обращайтесь к Семенову Михаилу.   Адаптер USB-COM-UART  вы можете приобрести всего за 500 рублей. Этот адаптер подключается в USB гнездо ПК и дает вам  1) COM порт - 9 штырьков "папа" как на обычных ПК 2) UART - т.е. сигналы RX и TX  в напряжениях для UART USART микроконтроллеров 3) + 5 вольт питания для вашего устройства если нужно. Адаптер USB-COM-UART можно использовать для подключения программаторов,  для отладки электроники и микроконтроллеров, для обмена данными с компьютером.   Опто-изолированый адаптер USB-COM-UART  всего за 800 рублей. Этот адаптер опитически изолирует ваш ПК от устройств подключаемых на его гнезда COM и UART  - предотвращая повреждение ПК при ошибочных включениях и прочих неприятностях при работе.          Электронные компоненты ПОЧТОЙ из "Тэрраэлектроника", "ПЛАТАН" - мои услуги - это 450 рублей для заказов до 2000 руб. , 550 руб. для заказов на сумму 2001-3500 рублей и 650 рублей для заказов стоимостью более 3000 рублей.  После получения денег я выкупаю ваш заказ  или получаю если его оплатили вы сами и отправляю его вам почтой.  Укомплектую резисторами и конденсаторами.       Программатор отладчик для всех микроконтроллеров PIC на USB - PICkit2 Полный аналог собран мной и проверен в работе - только корпус прямоугольный без закруглений а разъемы такие же, кнопка КРАСНАЯ, все функции фирменного - всего 899 руб.  Пересылка по России с трекином 120 рублей.   Микроконтроллер PIC18F2550 прошитый для самостоятельного изготовления программатора  PICkit2 можно приобрести отдельно за 239 рублей  + схема и и рисунок платы. Прочитайте подробно про  PICkit2  и о его УНИКАЛЬНЫХ возможностях. Средняя цена фирменного - 1550 рублей !   Программаторы изготовлены качественно, надежно, высылаются полностью собранные, протестированные и готовые к работе. К программаторам получаемым по почте приложен бесплатно DVD диск с драйверами для программаторов, ПО для разработки программ для AVR PIC ARM 8051  и огромным количеством документации от производителей МК и множеством книг по микроконтроллерам и электронике на русском языке, учебными материалами для начинающих.       Вы можете приобрести уникальный DVD всего за  169 рублей с пересылкой по России. Скачайте содержание этого DVD и ознакомьтесь.         Прошивка, программирование микроконтроллеров AVR PIC ARM 8051 LPC на заказ вашими прошивками. Вы присылаете прошивку - я проверяю, что файл читается программатором и сообщаю вам номер счета, вы переводите деньги, я покупаю нужный МК, прошиваю и отправляю вам. Цена услуги со стоимостью услуги по покупке МК 30 рублей при прошивке 21 микроконтроллера и более 40 рублей за 11-20 МК 50 рублей за 5-10 МК 60 рублей за 2-4 МК 70 рублей за 1 МК Для популярных AVR   ATmega8  ATmega16 ATmega169  ATtiny2313  AT90s2313  ATtiny13  и популярных PIC16F84  PIC18F452  PIC18F2550  PIC18c508  PIC16F628  PIC24FJ64GA002  dsPIC30F2010  dsPIC30F2020  dsPIC30F2012   Стоимость прошивки одного МК  - 40 рублей.     Цены могут уменьшаться при комбинации ЛЮБЫХ услуг  например получение различных компонентов  в "Тэрраэлектроника" + прошивка AVR  PIC из этой закупки естественно будет стоить дешевле.   Есть прошивки ко многим конструкторам наборам МастерКит и других производителей - стоимость таких прошивок подлежит отдельной оплате. Спрашивайте какие прошивки вам нужны. 6) Я могу купить вам наборы электронные МастерКит и других производителей - собрать и настроить и отправить вам, цена услуги от 500 рублей. 7) Изготовление печатных плат по лазерно утюжной технологии - ЛУТ - по вашим рисункам для печати на лазерном принтере.  8) Изготовить, спаять нужную вам схему, электронное устройство. 9) Разработать нужное вам устройство по КОНКРЕТНОМУ техническому заданию. 10) Разработать новую прошивку для любых электронных устройств или наборов МастерКит и аналогичных.

Напомню!
это Краткий курс
его цель показать начинающему как реально начать общаться с МК и что-то
сделать на нем, быстро, с минимальными затратами и понимая что делаешь.

А если вам нужно сделать какое то устройство на МК или подключить
что-то к МК то как это сделать -  подсказка на первой странице курса

Хотите весь курс одним
файлом? - качайте!

Но свежее  он-лайн !

Какой AVR выбрать для поделок ?

их там много...

Вы не спец и надеюсь не собираетесь делать серийное устройство, соответственно вопросы конкурентной борьбы и цены МК в серии вас не сильно волнуют - вам похоже нужно комфортно, без изворотов и ухищрений, получить быстрый результат.

Я уже давал совет на 1-й странице курса,

здесь дополню:

Комфортно касательно МК - это когда много памяти и ножек (выводов, пинов) чтоб не сталкиваться с их не хваткой.

Комфортно когда на одном МК вы сможете сделать и то что вам надо сейчас и надо будет сделать потом и легко что-то  добавить в работающую систему.

Советую вам выбрать универсальный МК - пусть он будет один у вас - зато вы сможете хорошо его узнать и не тратить время на изучение разных МК под каждый следующий проект.

Используйте ATmega16 (-32 -64 -128)

Скачать даташит ATmega16

и особенно ATmega164 ATmega364 ATmega664 - у них очень много внешних прерываний и частота такта до 20 МГц - они тоже бывают в корпусе DIP-40. Где купить ?

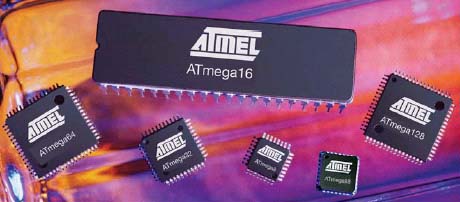

ATmega16  недорогой, выпускается в 40-ка выводном удобном для самоделкиных корпусе DIP-40 с шагом ножек 2.54 мм. длина МК - 53 мм ширина 17 мм.

Бывает и в маленьком, квадратном, плоском корпусе 12х12 мм
 - но паять их чуть трудней и даже 7х7 мм

- 16 Кб многократно программируемой памяти (Flash Program Memory) для вашей программы,

- 1 Кб оперативной памяти SRAM,

- 512 байт памяти EEPROM - сохраняющей информацию при отключении питания,

- 8-ми канальный 10 битный АЦП  (АЦП 90s8535)

- USART позволит вам организовать скоростной двусторонний обмен по Rs232 с COM портом ПК, либо с другими устройствами,

- TWI интерфейс (это i2c но по ATMEL'овски)

- SPI интерфейс (пример использования)

при напряжении питания от 4,5 до 5,5 вольт может работать с тактовой частотой от 0 до 16 МГц - эта частота определяется внешним кварцевым или керамическим резонатором, либо другим внешним источником тактирующего сигнала либо простым RC генератором - встроенным или внешним.

этот МК может работать без кварца так как имеет встроенный RC генератор, обеспечивающий частоту 1, 2, 4 или 8 МГц с точностью +- 3%. Во многих устройствах такая точность достаточна. Её можно повысить калибровкой, она описана в Апликухах (надеюсь вы уже знаете что это такое!)

Скачивайте свежий ДШ !

Краткие рекомендации по созданию
электронных устройств.

Обычно первый монтаж устройства выполняют на макетных платах (а в случае единичного устройства такой монтаж бывает и окончательным вариантом).

Здесь посмотрите варианты простых макетных плат от
OLIMEX

там же есть интересные проекты устройств на AVR!

Такую макетную плату вместе с микроконтроллером ATmega16 -16PU вы можете приобрести всего за  380 рублей в Москве или почтой по России - пересылка 100 рублей. Обратитесь к Семенову Михаилу. Дополнительный микроконтроллер ATmega16 -16PU стоит всего 80 рублей.

Макетка - это обычная печатная плата содержащая множество отверстий обычно с шагом 2.54 мм, с одной (реже с двух) стороны вокруг отверстий есть луженые медные площадки.

Компоненты вставляют ножками в отверстия а с обратной стороны производят соединения гибким монтажным проводом.

Вот пример монтажа устройства  на макетной плате:

Кстати! Это JDM-программатор для МК PIC и устройств с интерфейсом i2c  Я такой использую... работает хорошо.  а вот для AVR программатор не обязателен! достаточно 5 проводов от принтерного порта ПК !

На монтажной плате желательно размещать компоненты с одной стороны а все проводники с другой, получается очень аккуратный и качественный монтаж.


Если сторону проводников после тестирования, промыть от флюса растворителем, просушить и залить компаундом или лаком - то устройство наверняка будет работать долго и надежно.

Чтоб не забыть запаять какой то проводник,
удобно зачеркивать карандашом на бумажном рисунке
схемы устройства каждое сделанное соединение.

Очень удобно конденсаторы и резисторы брать чипы размера
0805 и 0603 и паять прямо на ножки компонентов.

Более качественный
монтаж

можно выполнить изготовив специальную плату для вашего устройства - обычно это делают уже отладив устройство в симуляторе и/или на макетной плате.



7) Травлю в хлорном железе в пластиковой емкости - свежий раствор работает быстрее, не грею. Примерно 30-40 минут.  В это время можно и другими делами заняться, но будильник завести не помешает !

Обычно обратную сторону платы я не травлю. Если там надо сохранить медь то  запечатываю скотчем и из него же делаю ленту-ручку длиной 15 см примерно ( скотч сложить липким слоем внутрь) для манипулирования платой при травлении и после.

Удобно прикрепить на обратную сторону платы кусок пенопласта. Плата будет плавать травимой стороной вниз - шлам будет опускаться на дно вызывая перемешивание травящего раствора.
