Цель задачи:

Добавить в устройство и научиться использовать 2 МегаБайта
памяти - не забывающей данные при выключении питания.

Память это микросхема  AT45DB161 - семейства
AT45 - DataFlash компании ATMEL. И DataFlash AT45DB041

FAQ - часто задаваемые вопросы по DataFlash


Файловую систему для микросхем этой серии от компании ATMEL вы можете найти в файло-обменнике caxapa.ru или спросить в конфе телесистем

За основу для этой задачи я взял АпНоут - пример применения этой микросхемы памяти от производителя, AN AVR335 (здесь он есть на русском языке).

Скачайте АпНоуты - это примеры применения AVR
от производителя этих МК со схемами и примерами кода.

Для выполнения задачи необходимо:

- Установленный компилятор Си для AVR CodeVisionAVR

- Data Sheet - ДШ на МК AVR AT90s8535

- Data Sheet на AT45DB161

- архив с текстами программ (56 кБ Си исходники для DataFlash AT45  AT45DB161 и AT45DB041 )

- прочитать статью: Последовательная память семейства DataFlash® корпорации Atmel - идеальное решение для реализации внешней памяти

Если у вас нет модели AT45 для VMLAB или PROTEUS то ещё  :

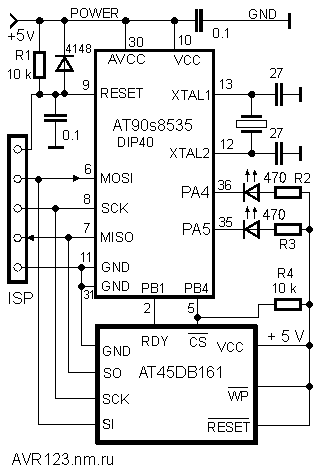

- макетная плата или устройство содержащее схему:

- источник питания 5 вольт, стабилизированный.

- адаптер для внутрисистемного программирования - ISP  (см подробней о прошивании МК стр. 7 курса)

- адаптер для соединения МК с COM портом компьютера выполненный на микросхеме MAX232 или на одном из множества более дешевых клонов.
пример в задаче 4 курса.

- свободное время и желание.

Кратенько как обычно:

Если вы прочитали рекомендуемые материалы то наверно поняли, что:

- это очень интересная и полезная микросхема - и стоит
она не дорого - всего 4-5 $.

- занимает всего 5 ножeк МК причем 4-мя из них может делится с другими устройствами имеющими последовательный интерфейс - SPI.

- она миниатюрная и я на макетке смонтировал ее прямо на "спину" МК медными не изолированными, тонкими проводками вытащенными из многожильного провода. После пайки и
монтажа я покрыл их лаком для ногтей.

Обратите внимание: номинальное напряжение питания этой микросхемы 3,6 вольт и ниже! А в апликухе от производителя ее питают 5-ю вольтами. Такое решение я счел оправданным, потому что выводы микросхемы не боятся напряжения 5 вольт - об этом прямо сказано в ДатаШите.

А вот какое напряжение точно погубит микросхему в ДШ умолчали.

Но в Корпорации "Точка опоры" мне сказали, что ставят такие микросхемы в свои ранее разработанные под 5-ти вольтовые микросхемы устройства - отказов в работе памяти нет. У меня работает "в железе" от 5 вольт.

Если для питания этой микросхемы вы примените 3,6 вольт, а МК будет питаться от 5 вольт, то вам нужно будет применить схему согласования уровней сигнала - ее можно легко найти в интернете, на atmel.ru или на том же gaw.ru - там вообще много полезной информации.

Я конвертировал исходный код на языке Си написанный под
компилятор IAR из AVR335  под компилятор CodeVisionAVR

Исходный код программы AVR335  содержал ошибку!
В буфер памяти записывалось не 528 байт а 529 и, соответственно, первый байт сохраняемых данных из каждых 529 пропадал.  На качестве звука это почти не отражается, а вот для хранения данных такое не допустимо.

Я исправил код и теперь все данные сохраняются без изъяна.  Исправил и комментарии в тексте программы.

Сделал заголовочный файл    at45d161.h

Этот файл содержит основные функции для работы с этой микросхемой памяти - в нем перечислены все опкоды - команды управления микросхемой - из ДШ.

Файл содержит комментарии на русском языке.

Я постарался максимально облегчить вам задачу:

файл at45d161.h позволяет вам просто записывать байт за байтом в память не задумываясь какие процессы в ней происходят и сколько времени занимают.

просто напишите в тексте вашей программы:

write_to_flash (vash_byte);

и значение хранящееся в вашей переменной:

unsigned char vash_byte;

будет записано в микросхему памяти, а когда вы снова вызовите эту функцию новое значение будет записано уже в следующую ячейку памяти.

все так просто!

Для демонстрации работы устройства служит программа в файле main.c  - это простая программа, может быть легко модифицирована под ваши потребности.

В процессе работы МК будет мигать светодиодами, красный у меня подключен к PA4 а зеленый к PA5. Еще он будет выводить данные считанные из памяти в UART на адаптер rs232 в ПК. настройте соответствующий порт на скорость 115200.

Обмену данными между МК и ПК
посвящены задачи 4 и 5

Для приема данных существует много программ - я использовал  LookRS232  вы можете скачать ее.

Пример принятых компьютером данных в архиве к задаче (в верху страницы) в файле: 5page.log (читать с низу в верх!). Проверьте его соответствие тому что должна делать программа!

Вы можете использовать любую допустимую для МК частоту тактирования - сделайте соответствующие изменения в настройках скорости UART и свойствах проекта!

Ну вот и  все, теперь ваше устройство может быть прекрасным Дата-Логером - сохранить внушительный объем данных.

помните, что при отключении питания во время записи данных, пропадет содержимое одного из двух, активного в данный момент времени буфера микросхемы. Т.е. вы можете потерять максимум 528 байт отправленных в память последними, так что записывайте данные с запасом ...

Если вам что-то не понятно, не получается - пожалуйста перечитайте задачу еще раз, подумайте,  просмотрите рекомендованный материал и тексты программ.

Я проверил и отладил их в реальной схеме - все работает!

Всё !   Задача закончена.
