Задача - упражнение 5
Цель задачи: 1) Создать программу для микроконтроллера ATmega16 принимающую и передающую данные по интерфейсу rs232 с помощью USART встроенного в AVR ATmega на COM-порт ПК.
Схемы и компоненты для сопряжения МК с COM-портом ПК,
так же программы для управления и лога данных смотрите в
задаче 4 2) Закрепить навыки создания программы в CVAVR с помошью мастера начального кода и продолжить учится использовать язык Си для микроконтроллеров
LCD бывают от 1 до 4
строк длиной до 40-ка символов.
Как
и чем прошить МК AVR
Подробно и с картинками
симуляция
программы
Для выполнения задачи
необходимы : - Знать ХОРОШО теоретический материал курса - до стр. 6 - Выполнить предыдущие задчачи-упражнения
Это нужно не мне - это нужно ВАМ !
Делаем : Для
того чтобы МК мог обмениваться данными с
компьютером (ПК) или другим терминальным устройством - т.е. принимать и
отправлять данные (обычно это байты,
т.е. 8-ми битные числа) 1)
соединить его физически с ПК по схемам и способами 2) настроить == сконфигурировать USART МК -
установить скорость передачи данных в
бодах такую же как на ПК
- включить прием и/или
передачу данных - это можно делать
Стандартные
скорости обмена вашего ПК можно посмотреть
через
Пример настройки и включения USART ATmega16
Обязательно!
Найдите в ДШ все использованные
регистры Вы должны знать значение каждого бита! Не ленитесь !
// Communication Parameters: 8 Data, 1 Stop, No Parity
Я очень советую вам использовать Мастер начального кода компилятора - Он сам сгенерирует вам все в нужном виде и правильно настроит USART.
Главное
- мастер покажет вам допустима ли ошибка
в скорости
От слов к делу ... Запустите компилятор CodeVisionAVR, затем генератор начального, конфигурирующего кода программы для МК - "CodeWizardAVR" - кликнув серую шестеренку слева от красного жучка...

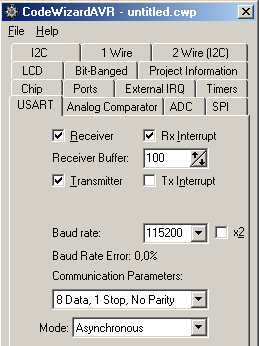

Переходите на закладку USART
Число
100 означает - создать буфер в оперативной
памяти МК на 100 символов.
Советую вам
сделать буфер в 2 раза больше того что вы
считаете
Скорость обмена данными - "БадРэйт" - установили 115200. Скорость
USART может быть только одна в каждый Если вам нужно принимать на скорости отличной от передачи то вы не сможете это делать одновременно и должны будете по необходимости включать либо передатчик либо приемник и устанавливать нужную скорость. Но
я бы
посоветовал вам просто взять МК с двумя
USART
Больше ни чего менять в панели USART не нужно.

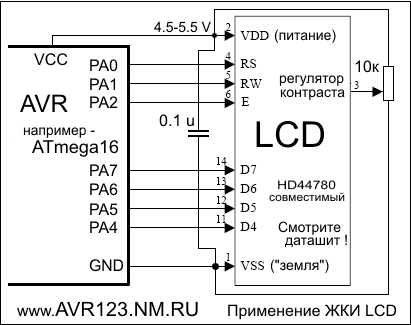

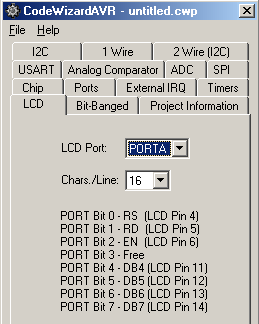

Переходим к закладке LCD - мы подключим жидкокристаллический индикатор на 2 строки по 16 символов с встроенным контроллером HD44780 - это очень распространенные индикаторы (см. стр. 1 курса).
Для подключения LCD вам достаточно указать желаемый порт МК и количество символов в строке. Количество строк указывать не нужно. С
лева указаны выводы МК, а в правой
колонке указаны выводы LCD - их нужно
соединить между собой. Кроме того нужно
соединить "земли" и подать питание
на индикатор и подать напряжение
контраста - делать это надо в
соответствии с ДШ
В
закладке PORTA
сделайте PA3 выходом - мы можем
использовать
Всегда предусматривайте простые средства диагностики вашего устройства не требующие дополнительного оборудования ! К выводу МК можно подключить светодиод и разным режимом его горения отображать разную информацию, а можно выводить какую либо информацию на эту ножку в формате rs232.
Теперь В
меню файл "КодВизада" выберите "генерэйт
сэйв энд экзит", и создайте в папке компилятора
специальную папку для файлов задачи : Затем
сохраните в ней созданный начальный
код программы usart.c
Посмотрите
текст программы созданный Вам уже многое должно быть понятно !
Программа.
Рассмотрим
участок программы создающий буфер
Затем с помощью первого блока определений #define компилятору сообщены номера битов по ДШ используемых в программе при работе с USART
Определения
отдельных битов есть в компиляторах ICC,
IAR #include <mega16.h>
//обычный хидер
Теперь
вы сможете использовать примеры
Второй блок определений #define делает программу более понятной и читаемой человеком давая осмысленные названия малопонятным битовым маскам например: понятная человеку фраза DATA_REGISTER_EMPTY в тексте программы на Си будет заменена препроцессором перед компиляцией на битовую маску (1<<UDRE) с помощью которой можно проверить событие "регистр данных пуст" определяя состояние бита UDRE.
"Истина" будет означать что UDRE равен "1" и значит регистр данных пуст.
Дальше ...
Вывод: #define
- это удобно! и снижает вероятность ошибок.
Следующей строкой объявлен символьный массив : char rx_buffer[размер массива в символах]; размером по заказанному нами буферу. Символьный в
нашем случае - потому что char
указывает на типа данных -
В массиве нумерация элементов
начинается с НУЛЯ ! rx_buffer[0] а последний : rx_buffer[99]
СТОП ! Вспомните
и скажите вслух - что такое
глобальная переменная, каковы ее свойства, какие еще
Последняя
строка обсуждаемого куска кода (выше, на голубом фоне) bit rx_buffer_overflow; это
флаг (можно сказать - признак) переполнения буфера - если
Битовые
переменные могут быть только
глобальными !
Дальше функция-обработчик прерывания № 12 :
Т.е.
программа МК перестает делать то что
делала, сохраняет некоторые
Локальные
- значит они объявлены сразу после { далее
остальное
Локальные
переменные
доступны только в той функции в
которой объявлены ! Значит
в разных функциях могут быть локальные переменные с одинаковыми именами
! Но я
не советую вам так делать
- запутаетесь.
Вот программа и присваивает им значения в следующих двух строках: status
= UCSRA; В
status
копируется число из UCSRA
- это регистр В
data
копируется число из UDR
- это регистр для принимаемых данных.
if ((status & (FRAMING_ERROR | PARITY_ERROR | DATA_OVERRUN))==0)
};
Если
же при приеме байта возникла любая из
ошибок :
Пусть
ошибок не было, Выполняется
код в скобках {
} после if() Вот
он со скобками :
А
потому что
переменная rx_wr_index
if (++rx_wr_index == RX_BUFFER_SIZE) я бы не советовал писать на Си начинающему так как накрапал мастер - но КодВизад создан профессионалом и потому нам нужно просто разобрать и понять что этот код делает. Во
первых я добавил фигурные скобки {
}; - чтобы четко
было видно
if() while() for() Фигурными скобками
{ };
rx_wr_index = 0; // обнуляет индекс. Как
видите индекс может стать нулем, как был
в начале программы, и в том
Далее еще одна проверка условия и действие по результату: if (++rx_counter == RX_BUFFER_SIZE)
Если равно - значит буфер переполнился и будут выполнены две строки кода rx_counter=0;
Всё - обработка прерывания завершена.
Теперь
программа отправится в то место где она
находилась ГЛАВНОЕ ! Так как мы выполнили функцию обработчик прерывания до конца, опять установится бит I в регистре SREG - это разрешит прерывания в МК глобально и те прерывания которые разрешены индивидуально опять смогут прерывать ход программы.
Далее в тексте программы идет созданная мастером начального кода альтернативная обычно используемой в CodeVisionAVR функция "получить символ" - функция "получить символ из созданного буфера" - getchar() НО ! Будет ли она включена препроцессором компилятора в компилируемый текст программы определяет конструкция из директив препроцессора: #ifndef #define ... #endif Вы уже должны понимать как работает эта конструкция ! Поясню: Если мы делаем программу не для отладки на встроенном в CodeVisionAVR симуляторе терминала, а для реального МК или для внешнего симулятора - то в тексте программы не было определено: #define _DEBUG_TERMINAL_IO_ поэтому будет выполнена строка : #define _ALTERNATE_GETCHAR_ и остальные строки на голубом фоне ниже будут включены в компилируемую программу препроцессором.
Подробно
рассмотрим "тело"
новой функции говорит нам,
что функция возвращает значение
типа char Сразу после скобки { объявлена локальная (существующая и доступная только в этой функции) переменная символьного типа char с названием: data Следующая строка: while (rx_counter == 0); это цикл
ожидания поступления символа в буфер. В
ней программа будет
"сидеть", а точнее "молотить"
- пока нет прерывания и нет символа в
буфере,
ведь rx_counter
это счетчик символов находящихся в
буфере и пока буфер пуст эта переменная содержит
0 - вот цикл и повторяется ...
Если
в буфере были символы или появился
символ, программа перейдет data = rx_buffer[rx_rd_index]; Тут все просто: = означает присвоить переменной слева от = результат выражения справа от = Значит программа возьмет символ из буфера (из массива rx_buffer[]) с порядковым номером rx_rd_index и поместит его в data
if (++rx_rd_index == RX_BUFFER_SIZE)
Так как мы считали символ из буфера нужно уменьшить число символов в нем подлежащих считыванию.
#asm("cli") // запретить
прерывания глобально Обратите внимание что перед декрементом мы запрещаем прерывания, а после прерывания включаем опять. Зачем ? Вот фо ??? воскликнул бы англоязычный читатель ... А затем, что в обработчике прерывания есть инкремент rx_counter - и если на декременте возникнет прерывание мы можем зациклится в этом месте программы и получить ошибку в числе символов в буфере. последняя строчка функции
return data; т.е. если мы напишем такой вызов функции: nechto = getchar(); то после возврата из функции в переменной nechto окажется то, что было помещено в data в функции.
Я
подробно рассмотрел код создающий
Варианты кода для отправки и получения Прочитайте
самостоятельно
раздел "Standard C Input/Output Functions" // Standard Input/Output functions В нашей программе этот хидер уже подключен мастером !
1) отправить один символ типа char можно так: putchar('G'); Любая
из этих трех строк кода выводит на
ножку TXD число 71. На терминале ПК вы
увидите соответствующий этому числу
символ G Запомните форму записи чисел ! Таблица символов и их кодов есть на странице Си для МК Кроме того один символ или число от 0 до 255 можно отправить с МК так: while(!(UCSRA & (1<<UDRE)));
Это
же можно написать в одну строчку:
Не рекомендую !
putsf("Hello, world!"); На ножку TXD будут выведены все символы между кавычками (в примере их 13 посчитайте сами и убедитесь!) и еще символ "перейти в начало следующей строки" - его код 0x0A а называется он LF от англ. "лайн фид" - "новая строка". И следующие данные будут выводится на терминале ПК (или на его симуляторе TTY в VMLAB или в CVAVR) с начала следующей строки.
putsf("\x41\x54\x44\x3e\x53\x4d\x31\x3b\x0D\x41"); На
ножку TXD будут выведены все символы
между кавычками (в примере их 10) ATD>SM1;<CR>A<LF> цветом я отметил что это ОДИН символ ! в терминале VMLAB она будет выведена в две строки так: ATD>SM1;<CR> В терминале ПК не отображающем не печатные символы будет такой результат: ATD>SM1; Символы
(данные) которые МК будет передавать
позже будут
Вначале
нужно описать эти сообщения - они буду
размещаться во FLASH
// Declare your global variables here Теперь вы можете выводить сообщения в нужном вам месте программы так: printf(string_1); На
ножку TXD будут выведены все символы
между кавычками
4) Вывести данные и поясняющий, оформляющий эти данные текст удобно с помощью printf() это мощная функция и полное ее описание почитайте в Help компилятора. Примеры использования printf() в папке C:\CVAVR\Examples\ Например вывод температуры : char
sign='+'; //датчик дал
положительное число
temp = 57.8 C и курсор перейдет в начало новой строки. Происходит
это так: - текст temp = выводится без изменений. Знак = окружают пробелы ! - вместо %c будет вставлен символ из переменной sign - вместо %i будет вставлен результат temp/10 без дробной части - точка так и будет точкой -
вместо %u будет
результат (temp%10)
это дробная часть от деления - затем символ C - он им же и останется -
потом стоит комбинация \r\n -
она
выводит символы CR и LF их коды 0x0D
Чтобы отлаживать в PROTEUS функции printf() и scanf() зайдите в меню CVAVR - "прожект" - "конфига" - "С компилер" и в списках этих функций выберите "Long..." или "Float..." и затем "ОК" конечно ...
Примеры вывода различных чисел и строк и преобразование чисел в строки для вывода на USART и на LCD, в том числе и чисел с плавающей точкой - float, есть в проектах CVAVR и VMLAB к этой задаче курса: z5.rar
Прием
данных поступающих
getchar() // get - взять char - символ
gdvix
= getchar();
if
(getchar() ==
'G'){
while
(getchar()
!=
'F');
if
(rx_counter)
{ if
(rx_counter > (RX_BUFFER_SIZE/2))
{
Что
бы вывести самый старый символ из Если написать так : while(1){
то МК будет отправлять приходящее на ножку RXD на ножку TXD
- так Вы сможете попробовать это в симуляции !
Как
выводить данные на Советую посмотреть АпНоут ANM069 от ATMEL
- указать компилятору к каким ножкам МК он подключен в устройстве. Вот наша (типовая) схема включения:
-
указать компилятору сколько символов в строке имеет
LCD дисплей.
// Alphanumeric LCD Module functions
lcd_init(16); инициализирует именно ЖКИ (LCD) где 16 символов на строку Мы можем указать в какую позицию выводить символ вот так: lcd_gotoxy(4,1); и вывод символов начнется с 5-й позиции во второй строке. Счет строк и символов начинается с НУЛЯ !
Давайте добавим в нашу программу вывод приветствия на LCD

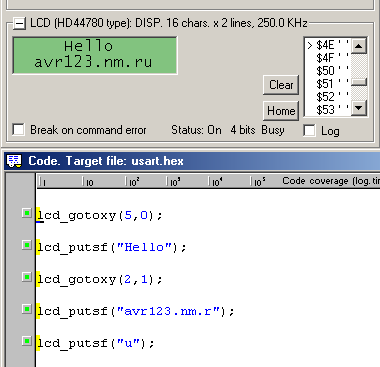

В результате на LCD будет выведен такой текст :
это
скриншот симуляции в VMLAB Внимание ! Я специально разделил вывод ru чтобы показать, что следующий символ u выводится в позицию следующую за последним выведенным символом.
lcd_clear(); lcd_putchar('F'); lcd_putsf(string_1); Объявление и текст этой строки были даны выше !
Архив с проектами CVAVR и VMLAB к задаче 5
Изучите их
внимательно !
Комментарии очень подробны.
При
остановках симуляции
в VMLAB просто нажимайте на
светофор
...
Посмотрите симулируя прогу в VMLAB осциллограммы приема и отправки данных по USART. Проанализируйте то что вы будет получать, при симуляции и убедитесь, что это соответствует тексту программы.
Как выводить на LCD русские буквы смотрите в FAQ по AVR Вот результат:
Так
же вы можете работать с другими
ЗАДАЧА ОКОНЧЕНА !
